Depuratori: impianti di aspirazione industriale e estrazione fumi

Perché investire in un impianto di estrazione fumi

FTA srl è presente sul mercato da più di 18 anni con impianti e prodotti all’avanguardia per la depurazione e depolverazione dell’aria negli ambienti di lavoro e per la realizzazione di impianti di aspirazione industriale ed estrazione fumi.

Punto di forza sono la progettazione e  la realizzazione ad hoc di ogni progetto fornendo prodotti di ottima qualità ad un costo contenuto e molto competitivo, nonché l’attenta e celere assistenza al cliente.

Gli impianti di depurazione aria ed estrazione fumi sono fondamentali per vivere serenamente e in sicurezza in ogni ambiente di lavoro dove si attuano lavorazioni che alterano la qualità dell’aria che si respira.

Adottare un impianto di estrazione fumi

I fumi prodotti dalle lavorazioni industriali, possono influire sulla salute e sulla sicurezza delle persone nei luoghi di lavoro che devono, pertanto, essere messi in sicurezza.

Ad esempio i processi industriali che utilizzano macchinari di taglio laser generano, in base al tipo di laser e prestazioni, vapori pericolosi, gas, particelle o aerosol.

La legislazione locale e internazionale in materia di salute afferma che è responsabilità dei datori di lavoro preservare la salute, il benessere e la sicurezza dei propri dipendenti.

Molti tipi di polveri e fumi, se inalati, sono estremamente pericolosi per la salute dell’uomo. L’esposizione continua, anche a piccole quantità di fumi e polveri sottili, può provocare attacchi di asma o altre malattie respiratorie.
Per questa ragione risulta di primaria importanza investire in un sistema di estrazione dei fumi ad alte prestazioni.

Normativa salute e sicurezza: OSHA, NIOSH COSHH, MAK, AFNOR

Gli impianti di estrazione fumi di FTA s.r.l. sono conformi alle normative in vigore sulla salute e sicurezza come OSHA, NIOSH COSHH, MAK, AFNOR e consentono di proteggere i dipendenti evitando che si ammalino, chiedano eventuali risarcimenti sulla salute e reclamino a causa della presenza di odori, polveri e vapori.

Vantaggi prodotti FTA: impianti aspirazione industriale

I vantaggi non si limitano alla tutela della salute e del benessere ma consentono inoltre di:

  • Aumentare la velocità di produzione.
  • Ridurre il costo e il tempo per la pulizia delle lenti laser, trasportatori, guardia, saldatrici e altre attrezzature.
  • Ridurre la contaminazione del prodotto.
  • Fornire un ambiente di lavoro migliore.
  • Ridurre i tempi di inattività.

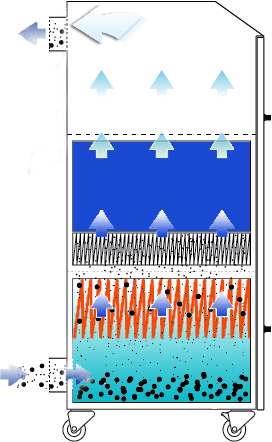

I depuratori di F.T.A. sono stati progettati intorno all’operazione flusso inverso. Quando l’aria contaminata entra nella camera del filtro, la velocità si riduce drasticamente permettendo alle particelle più grandi di cadere verso il basso.

Le particelle più piccole e leggere vengono trattenute all’interno delle pieghe del filtro; ciò consente un uso del particolato più grande per cadere dalla superficie del filtro e nella camera di drop-out all’interno della custodia del filtro donando, in questo modo, maggiore efficienza e vita molto più lunga a tutta l‘area del filtro .

I  prodotti e i servizi offerti da FTA assicurano un’elevata qualità nella scelta delle materie prime; un’attenta cura e precisione nelle varie fasi di lavorazione e installazione; una costante  professionalità e tempestiva risposta alle richieste e necessità del cliente anche  nell’assistenza post vendita.

Depuratori serie DP
  • DP-400 / DP-400c
    Scheda Tecnica Depuratore fumi multistadio DP400/DP-400c

    Dimensioni: 380 X 625 X H =1065 mm
    Peso: 75 KG
    Verniciatura: RAL 9002 BUCCIATO
    Ø Mandata: 150 ATTACCCO TUBO FLESSIBILE
    Ø Aspirazione: 100 ATTACCO TUBO FLESSIBILE
    Gruppo motoventilatore:
    PORTATA NOMINALE Qn 400 m3/h
    PRESSIONE TOTALE Δt = ~ 115 mm H2O
    POTENZA ISTALLATA Ni = 0.37 Kw
    Dotazioni DP-400: SPINA 220 Mono, 50 HZ CON CAVO D’ALIMENTAZIONE mt 3 , SENZA PRESSOSTATO, SENZA CONTAORE
    Dotazioni DP-400C: SPINA 220 Mono, 50 HZ CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI, CONTATORE
    Applicazioni tipiche: Marcatura su metalli, leghe; Materiali termoplastici escluso PVC.

  • DP-800/ DP-800C
    Scheda Tecnica Depuratore fumi multistadio DP-800

    Dimensioni: 625 X 680 X H =1210 mm
    Peso: 118 KG
    Verniciatura: RAL 9002 BUCCIATO
    Ø Mandata: 150 ATTACCCO TUBO FLESSIBILE
    Ø Aspirazione: 100 ATTACCO TUBO FLESSIBILE
    Gruppo motoventilatore N°3 Turbosoffianti:
    PORTATA NOMINALE Qn 800 m3/h
    PRESSIONE TOTALE Δt = ~ 330 mm H2O
    POTENZA ISTALLATA Ni = 1,5 Kw
    Dotazioni DP-800: SPINA 380 trifase, 50 HZ CON CAVO D’ALIMENTAZIONE mt 3 , SENZA PRESSOSTATO, SENZA CONTATORE
    Dotazioni DP-800C: SPINA 380 trifase, 50 HZ CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI, CONTATORE
    Applicazioni tipiche: Marcatura su metalli, leghe; Materiali termoplastici escluso PVC.

  • DP-1200
    Scheda Tecnica Depuratore fumi multistadio DP-1200

    Dimensioni: 800X 800X H =1400 mm
    Peso: 135 KG
    Verniciatura: RAL 9002 BUCCIATO
    Ø Mandata: 200 ATTACCCO TUBO FLESSIBILE
    Ø Aspirazione: 150 ATTACCO TUBO FLESSIBILE
    Gruppo motoventilatore:
    PORTATA NOMINALE Qn 1200 m3/h
    PRESSIONE TOTALE Δt = ~ 330 mm H2O
    POTENZA ISTALLATA Ni = 2,2 Kw
    Dotazioni: SPINA PENTAPOLARE 400 V 3 Fasi, 50 HZ; CAVO D’ALIMENTAZIONE mt 3; PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI, CONTAORE
    Applicazioni tipiche: Marcatura su metalli, leghe; Materiali termoplastici escluso PVC; Impianti centralizzati con diversi marcatori.

Depuratori serie DE-L
  • DE-L-20
    Scheda Tecnica Depuratore fumi multistadio DE-L-20 Brushless

    Dimensioni: 400X 400 X H =850 mm
    Peso: 38 KG
    Verniciatura: RAL 9002 BUCCIATO
    Ø Mandata: 80 ATTACCCO TUBO FLESSIBILE
    Ø Aspirazione: 60 ATTACCO TUBO FLESSIBILE
    Gruppo motoventilatore:
    PORTATA NOMINALE Qn 300 m3/h
    PRESSIONE TOTALE Δt = ~ 1600 mm H2O (1,6 mm bar)
    POTENZA ISTALLATA Ni = 1,2 Kw
    Dotazioni: SPINA 400 V 3 Fasi CON CAVO D’ALIMENTAZIONE mt 3, CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI E CONTAORE CON MOTORI BRUSHLESS PER APPLICAZIONI GRAVOSE
    Applicazioni tipiche:Per marcatuta, taglio, incisioni di Gomma da timbri, PMMA, sintetici, carta etc. esclusivo PVC.

  • DE-L-40/DE-L-40b
    Scheda Tecnica Depuratore fumi multistadio DE-L-40/DE-L-40b

    Dimensioni: 380 X 625 X H =1065 mm
    Peso: 90 KG
    Verniciatura: RAL 9002 BUCCIATO
    Ø Mandata: 150 ATTACCCO TUBO FLESSIBILE
    Ø Aspirazine: 100 ATTACCO TUBO FLESSIBILE
    Gruppo motoventilatore N°2 Turbosoffianti:
    PORTATA NOMINALE Qn 400 m3/h
    PRESSIONE TOTALE Δt = ~ 1600 mm H2O (1,6 mm bar)
    POTENZA ISTALLATA Ni = 2×1,2 Kw monofase
    Dotazioni DE-L-40: SPINA 220 V 3 Fasi, 50 HZ CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI E CONTATORE
    Applicazioni tipiche DE-L-40: Potenze laser minime; Marcatura e incisioni su vetro, metalli, materiali termoplastici escluso PVC
    Dotazioni DE-L-40b: SPINA 220 monofase CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI E CONTATORE CON MOTORI BRUSHLESS PER APPLICAZIONI GRAVOSE.
    Applicazioni tipiche DE-L-40b: Il DE-L40b si differenzia dal DE-L 40 per il gruppo motoventilatore composto da motori senza spazzole “Brushless”, per applicazioni gravose e funzionamento in continuo.

  • DE-L-60/DE-L-60b
    Scheda Tecnica Depuratore fumi multistadio DE-L-60/DE-L-60b

    Dimensioni: 625 X 680 X H =1210 mm
    Peso: 118 KG
    Verniciatura: RAL 9002 BUCCIATO
    Ø Mandata: 150 ATTACCCO TUBO FLESSIBILE
    Ø Aspirazione: 100 ATTACCO TUBO FLESSIBILE
    Gruppo motoventilatore N°3 Turbosoffianti:
    PORTATA NOMINALE Qn 600 m3/h
    PRESSIONE TOTALE Δt = ~ 1600 mm H2O (1,6 mm bar)
    POTENZA ISTALLATA Ni = 3×1,2 Kw
    Dotazioni DE-L60: SPINA PUNTA POLARE 400 V 3 Fasi, 50 HZ CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI E CONTAORE
    Dotazioni DE-L60b: SPINA PUNTA POLARE 400 V 3 Fasi CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI E CONTAORE CON MOTORI BRUSHLESS PER APPLICAZIONI GRAVOSE
    Applicazioni tipiche: Potenza Fasev Max; Gomma da timbri, PMMA, sintetici, carta etc. escluso PVC.

  • DE-L-80/DE-L-80b
    Scheda Tecnica Depuratore fumi multistadio DE-L-80/DE-L-80b

    Dimensioni: 625X 680 X H =1315 mm
    Peso: 135 KG
    Ø Mandata: 200 ATTACCCO TUBO FLESSIBILE
    Ø Aspirazione: 150 ATTACCO TUBO FLESSIBILE
    Gruppo motoventilatore N°4 Turbosoffianti:
    PORTATA NOMINALE Qn 800 m3/h
    PRESSIONE TOTALE Δt = ~ 1600 mm H2O (1,6 mm bar)
    POTENZA ISTALLATA Ni = 4x 1,2 Kw
    Dotazioni De-L-80: SPINA 400 V 3 Fasi, 50 HZ CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI E CONTAORE
    Dotazioni De-L-80b: SPINA 400 V 3 Fasi CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI E CONTAORE CON MOTORI BRUSHLESS PER APPLICAZIONI GRAVOSE
    Applicazioni tipiche: Per marcatuta, taglio, incisioni con tavolo di lavoro di ca. 700×1000; Gomma da timbri, PMMA, sintetici, carta etc. esclusivo PVC.

Depuratori serie Multi-Box
  • Multi-Box
    Scheda Tecnica Depuratore Multi-Box 2x2

    Dimensioni: 1200 X 1200 X H =2080 mm
    Peso: 350 KG
    Verniciatura: RAL 9002 BUCCIATO
    Gruppo motoventilatore N°3 Turbosoffianti:
    Motoventilatore centrifugo incorporato
    PORTATE da 1.000 a 6.000 m3/h
    Dotazioni: SPINA PUNTA POLARE 400 V 3 Fasi, 50 HZ CON CAVO D’ALIMENTAZIONE mt 3 , CON PRESSOSTATO DIFFERENZIALE CON DISPLAY PER CONTROLLO INTASAMENTO FILTRI E CONTATORE
    Applicazioni tipiche: marcatura su metalli,leghe,meteriali termoplasti, impianti centralizzati con diversi marcatori.

Prefiltri
  • Sistemi di Prefiltrazione

    La cartuccia del filtro-separatore è appositamente progettata per estendere notevolmente la vita utile di un sistema di aspirazione e filtraggio a valle. Il sistema è dotato di cartucce filtranti lavabili che consentono l’accumulo di polvere da rimuovere dal filtro con raffiche di aria compressa. Il dispositivo è quindi particolarmente adatto per applicazioni in cui vengono estratte grandi quantità di polvere secca. L’unità di controllo di pulizia opzionale permette anche al sistema di essere flessibilmente integrato nel sistema globale. Un pre-rivestimento delle cartucce filtranti consente anche di estrarre sostanze glutinose, come quelle prodotte durante la lavorazione laser di plastica, legno e gomma.

    Applicazioni
    • Trattamento laser (in alcuni casi in combinazione con pre-rivestimento);
    • Lavorazione meccanica (molatura, sbavatura, fresatura, foratura e taglio);
    • Trasferimento di materiali, processi di imballaggio e trasporto;
    • Set-up decentrato per più postazioni di lavoro.
    Principio di funzionamento

    L’aria contaminata viene accumulata dal gruppo di raccolta (cappa aspirante, braccio di aspirazione, tubo ecc.) e trasportata direttamente o attraverso un tubo flessibile nella cartuccia del prefiltro separatore. Le particelle di polvere vengono filtrate da cartucce filtranti lavabili contenute nella cartuccia del prefiltro e vengono pulite da getti di aria compressa integrati grazie al sistema di pulizia automatica. Le particelle filtranti sono raccolte in un collettore di polvere per un facile smaltimento. Se necessario, si può inoltre inserire un sacchetto per la polvere per lo smaltimento a bassa contaminazione. L’aria viene in seguito trasportata in un sistema di aspirazione e filtraggio opportunamente dimensionato.
